تحدد كفاءة الغربلة الإنتاجية النهائية لأي مصنع لمعالجة المعادن أو مصنع الإنتاج الكلي. تعمل دائرة الفحص في كثير من الأحيان بمثابة عنق الزجاجة الأساسي، حيث تحدد كمية المواد التي يتم تمريرها إلى الكسارات أو المطاحن أو المخزونات النهائية. يؤدي تحديد هندسة الشاشة الخاطئة أو مسار الاهتزاز إلى عواقب تشغيلية خطيرة. غالبًا ما يواجه مشغلو المصانع العمى المزمن، أو التثبيت الشديد، أو التآكل المفرط للوسائط، أو الفشل التام في تلبية أهداف الحمولة اليومية لمجرد أن حركيات المعدات لا تتطابق مع مادة التغذية.

يتطلب حل هذه الاختناقات محاذاة الحركة الميكانيكية للشاشة مع السلوك المادي للخام أو الركام. يمثل تقييم شاشة الموز مقابل شاشة الاهتزاز الخطية قرارًا هندسيًا أساسيًا. يعتمد هذا الاختيار بالكامل على خصائص التغذية، ومتطلبات السعة الحجمية، وأهداف التطبيق المحددة مثل التحجيم بالجملة مقابل نزح المياه الدقيقة. إن إجراء الاختيار الصحيح يضمن التدفق المستمر للمواد ويحمي الأصول النهائية.

• الاختلافات الحركية: تستخدم حواجز الموز سطحًا منحنيًا متعدد المنحدرات لتقسيم طبقات المواد العميقة بسرعة، في حين تستخدم الحواجز الخطية رميًا مباشرًا أبسط (حركة رأسية وأمامية) للجمع بين الغربلة ونقل المواد.

• السعة مقابل الدقة: توفر شاشات الموز إنتاجية أعلى بكثير للمواد السائبة ذات المحتوى الدقيق العالي؛ تتفوق الشاشات الخطية في عمليات القطع الدقيقة والغسيل ونزح المياه شديدة التحمل.

• الوظيفة المزدوجة: تخدم الغرابيل الاهتزازية الخطية غرضًا مزدوجًا بشكل فريد، حيث تعمل كآلية تحجيم دقيقة للغاية وناقل نقل أفقي للمواد.

• حقائق البصمة: تتطلب الحواجز الموزية مساحة رأسية كبيرة بسبب ميلها الأولي الحاد، في حين تتطلب الحواجز الخطية مساحة أفقية أكبر.

• الآثار المترتبة على التكلفة: تتطلب شاشات الموز بشكل عام نفقات رأسمالية أولية أعلى ودعمًا هيكليًا أثقل، ولكنها توفر نفقات تشغيلية أقل لكل طن في التطبيقات ذات الحجم الكبير مقارنة بالبدائل الخطية.

فهم الميكانيكا الأساسية والحركية

شاشات الموز: التقسيم الطبقي متعدد المنحدرات

تستمد شاشات الموز اسمها من تصميمها المنحني ذو الزاوية المتغيرة المميزة. يبدأ سطح الغربلة عادةً بتدرج حاد يتراوح من 34 درجة إلى 40 درجة عند نهاية التغذية. مع تقدم السطح نحو نهاية التفريغ، تتسطح الزاوية تدريجيًا، وغالبًا ما تنتهي عند منحدر ضحل يتراوح من 10 إلى 15 درجة. تم تصميم هذه الهندسة متعددة المنحدرات خصيصًا لمعالجة سرعة المواد وعمق الطبقة عبر طول الماكينة بالكامل. تم تعزيز الإطار الهيكلي بشكل كبير للتعامل مع الأحمال الديناميكية الهائلة الناتجة عن المثيرات والوزن الهائل للمادة الواردة.

تعتمد فيزياء هذا التصميم على التقسيم الطبقي السريع. عندما تصطدم كمية كبيرة من المواد السائبة بقسم التغذية شديد الانحدار، تعمل الجاذبية على تسريع الكتلة. تعمل هذه السرعة العالية على تخفيف طبقة المادة على الفور. يسمح تخفيف الطبقة للجزيئات الأصغر حجمًا، والتي يشار إليها عادةً بالغرامات، بالتسرب عبر الصخور الخشنة والوصول إلى وسائط الشاشة على الفور. ونظرًا لأن الدقائق الدقيقة تمر عبر الفتحات دون تأخير، فإن الشاشة تتجنب تأثير الاختناق حيث تحبس الصخور الكبيرة جزيئات أصغر على أعلى السطح. في دوائر التكسير الأولية ذات الحمولة العالية، تعد هذه الإزالة السريعة للغرامات هي الطريقة الوحيدة لمنع الغربلة من أن تطغى على الحجم الهائل للخام المستخرج.

ومع انتقال المادة إلى أسفل السطح، تقل زاوية الانحدار. يؤدي هذا الانتقال إلى إبطاء المواد المتبقية. تؤدي السرعة المنخفضة عند طرف التفريغ المسطح إلى زيادة وقت الاحتفاظ بالجزيئات المتبقية ذات الحجم القريب. تتطلب هذه الجسيمات مزيدًا من الوقت للعثور على فتحة والمرور عبرها. من خلال الجمع بين إزالة المواد السائبة عالية السرعة في نهاية التغذية مع الفحص الدقيق منخفض السرعة في نهاية التفريغ، تعمل شاشة الموز على تحسين كل من السعة وكفاءة الفصل. عادةً ما تولد المثيرات شوطًا بيضاويًا أو خطيًا، لكن هندسة السطح المدعومة بالجاذبية هي التي تؤدي الرفع الثقيل.

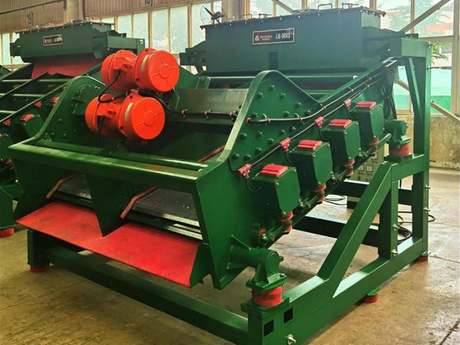

شاشات الاهتزاز الخطية: الرمي الموجه والدقة

تتميز الشاشات الاهتزازية الخطية بتصميم سطح أفقي أو منخفض جدًا. يتم تشغيلها عادةً بواسطة محركات اهتزازية مزدوجة ذات دوران معاكس أو مثيرات شديدة التحمل مدفوعة بأعمدة كاردان. تتزامن آليات الدفع هذه لإلغاء القوى الدائرية وإنتاج مسار اهتزاز خطي بحت. تجمع الحركة الناتجة بين الرفع العمودي والدفع للأمام، مما يؤدي إلى دفع المادة في خط مستقيم وموحد عبر سطح الغربلة. عادةً ما تكون الألواح الجانبية مثبتة بمسامير بدلاً من ملحومة لمنع تشقق الكلال تحت الضغط الخطي المستمر.

يتم التحكم بدرجة عالية في طريقة الاهتزاز. عادةً ما يقوم المهندسون بتكوين المسار الخطي بزاوية رمي قدرها 45 درجة بالنسبة إلى سطح السفينة. تعمل هذه الزاوية المحددة على رفع الجزيئات خارج فتحات الشاشة، مما يمنع تثبيتها، ويدفعها للأمام. يواجه كل جسيم نفس المسار الباليستي الدقيق، مما يضمن وقت احتجاز موحدًا وسلوكًا ماديًا يمكن التنبؤ به بدرجة كبيرة من صندوق التغذية إلى شفة التفريغ. يمكنك الحساب الدقيق للمدة التي سيبقى فيها الجسيم على السطح بناءً على طول الشوط وتردد التشغيل، مما يسمح بنقاط قطع دقيقة للغاية.

يمنح هذا الرمي ذو الخط المستقيم الشاشات الخطية وظيفة مزدوجة فريدة من نوعها. إنها تؤدي التحجيم الدقيق بينما تعمل في نفس الوقت كناقل نقل المواد الأفقي. في العديد من مخططات المصانع، يؤدي هذا إلى إلغاء الحاجة إلى حزام ناقل وسيط بين مراحل المعالجة. تسير المادة بثبات للأمام بغض النظر عن ميل السطح، مما يسمح للمشغلين بتثبيت هذه الشاشات بشكل مسطح تمامًا أو حتى بزاوية صعود طفيفة لتلبية احتياجات المعالجة المحددة مثل نزح المياه أو الشطف.

التقييم الفني المباشر

مسار الاهتزاز وتدفق المواد

إن التباين بين مسارات الاهتزاز يكشف بالضبط كيف تتعامل كل آلة مع تدفق المواد. تعتمد الشاشة الخطية بشكل كامل على حركتها الرأسية والأمامية المتسقة. نظرًا لأن السطح مسطح، فإن سرعة المادة يتم تحديدها بشكل كامل من خلال طول شوط المحركات الاهتزازية وترددها وزاوية رميها. وهذا يوفر وقت احتفاظ موحد للغاية. تقضي كل صخرة أو حبة رمل وقتًا يمكن التنبؤ به على سطح السفينة، وهو أمر ضروري لإجراء قطع دقيق وحاد في المادة. ويظل عمق السرير ثابتًا نسبيًا من نهاية التغذية إلى نهاية التفريغ.

على العكس من ذلك، تعتمد شاشة الموز على زوايا مختلفة للسطح لمعالجة سرعة المواد وعمق الطبقة بشكل مصطنع. يجبر المنحدر الأولي الحاد المادة على التسابق عبر الألواح القليلة الأولى، مما يؤدي إلى تمزيق الروابط المتماسكة وإسقاط الغرامات على الفور. لا يتعلق المسار بدفع المادة للأمام بقدر ما يتعلق بتحريك الطبقة بينما تسحب الجاذبية الكتلة إلى أسفل المنحدرات المنحنية. يكون عمق الطبقة رقيقًا للغاية عند نهاية التغذية ويزداد سمكه تدريجيًا مع تباطؤ المادة في الأقسام المسطحة.

القدرة الإنتاجية ومعالجة الحمولة

الحدود الحجمية تفضل بشكل كبير التصميم متعدد المنحدرات. تتعامل شاشات الموز بشكل روتيني مع سعة أكبر بنسبة تصل إلى 30% إلى 40% من الشاشات المسطحة القياسية التي تشغل نفس المساحة بالضبط. تنبع هذه الزيادة الهائلة في الإنتاجية مباشرة من الإزالة السريعة للغرامات في نهاية التغذية. من خلال التخلص من نصف حجم المادة في الثلث الأول من طول الشاشة، يتم تحرير مساحة السطح المتبقية لمعالجة المواد الصعبة ذات الحجم القريب دون تحميل زائد. غالبًا ما تستبدل المصانع التي تسعى إلى تحسين طاقتها دون توسيع نطاق مبانيها الشاشات المسطحة بشاشات الموز.

تواجه الشاشات الخطية حدودًا أكثر صرامة للسعة في التطبيقات المجمعة. في حين أنها توفر سعة أعلى من الشاشات الدوارة أو الدائرية التقليدية للتطبيقات الدقيقة، إلا أنها تظل عرضة للحمل الزائد على عمق السرير. إذا ارتفعت معدلات التغذية، فلن يتمكن السطح المسطح من تسريع المادة بعيدًا عن منطقة التغذية بالسرعة الكافية. يتعمق السرير المادي، مما يخفف الاهتزاز. تصبح الدقائق محاصرة في الطبقات العليا من السرير، وتفشل في الوصول إلى وسائط الشاشة، مما يؤدي في النهاية إلى تدمير كفاءة الفحص وإرسال المواد الأصغر حجمًا إلى المزلق كبير الحجم كمرحل.

خصائص مواد العلف ومحتوى الغرامات

يعد تحليل الأداء بناءً على توزيع حجم الجسيمات (PSD) أمرًا بالغ الأهمية للاختيار. تعتبر مصافي الموز الاختيار الأمثل عندما تحتوي العلف على نسبة عالية من الدقائق أو المواد ذات الحجم الصغير. إذا كانت التغذية تتكون من أكثر من 40% من الجزيئات الصغيرة الحجم، فستواجه الشاشة المسطحة صعوبة في معالجة الحجم. يتعامل قسم التغذية الحاد لشاشة الموز بسهولة مع نسبة الدقائق العالية هذه، مما يؤدي إلى إسقاط المواد ذات الحجم الأصغر خارج الدائرة قبل أن تسبب الازدحام. وهذا يجعلها مثالية لدوائر التكسير الثانوية والثالثية حيث يحتوي الحمل المتداول على كميات هائلة من الغرامات.

محتوى الرطوبة يملي نهجا مختلفا. تعتبر الشاشات الخطية متفوقة بشكل كبير على التطبيقات الرطبة، والملاط الثقيل، والمواد اللزجة. يوفر القذف الخطي القوي قوى جاذبية عالية تعمل باستمرار على إخراج المواد من الفتحات، مما يمنع العمى. علاوة على ذلك، فإن الطين أو الملاط اللزج الرطب سوف يندفع ببساطة إلى أسفل المنحدر الحاد لشاشة الموز دون أن ينفصل. السطح المسطح للشاشة الخطية يجبر المادة على الانتشار، مما يسمح لمياه الغسيل باختراق السرير وفصل الدقائق اللزجة عن الركام الخشن.

الدقة ودقة الحجم والغسيل/نزع الماء

تفصل دقة نقطة القطع بين التقنيتين في التطبيقات الدقيقة. تحقق الشاشات الخطية تفاوتات مشددة بشكل استثنائي للقطع الدقيق. تعتمد الصناعات التي تعالج الرمل الصناعي أو المواد الكيميائية المتخصصة أو المواد الغذائية على وقت الاحتفاظ الموحد للرمي الخطي. نظرًا لأن المادة تنتقل بسرعة ثابتة، فإن الجسيمات لديها آلاف الفرص لتقديم نفسها إلى فتحات الشاشة، مما يضمن فصلًا دقيقًا للغاية مع الحد الأدنى من الجسيمات في غير مكانها.

تعتمد آليات نزح المياه والغسيل بشكل كبير على الحركة الخطية. لإزالة الماء من الرمال أو المخلفات، غالبًا ما يقوم المشغلون بإمالة الشاشة الخطية لأعلى بزاوية تتراوح من 3 إلى 5 درجات. يقوم الرمية الخطية بدفع الجزيئات الصلبة إلى أعلى المنحدر. وفي الوقت نفسه، تقوم الجاذبية بسحب الماء إلى الأسفل عبر الطبقة العميقة من المواد، والتي تعمل بمثابة وسط ترشيح. يتم تصريف الماء من خلال ألواح الشاشة، بينما يتم تصريف المواد الصلبة الجافة فوق الشفة العلوية. إن عملية نزح المياه الشاقة هذه مستحيلة فعليًا على سطح الموز متعدد المنحدرات.

متطلبات البصمة والإرتفاع والتثبيت

غالبًا ما يحدد التقييم المكاني الاختيار النهائي للمعدات بغض النظر عن تفضيل العملية. تتطلب شاشات الموز انخفاضًا رأسيًا كبيرًا. تعني زاوية التغذية الحادة البالغة 40 درجة أن صندوق التغذية يوضع عاليًا جدًا فوق شفة التفريغ. وهذا يتطلب تصميمًا معقدًا للمزلق، ومساحة رأسية واسعة النطاق، وأعمال فولاذية هيكلية ضخمة لدعم الارتفاع. غالبًا ما يكون التعديل التحديثي لشاشة الموز في مصنع قائم منخفض المستوى مستحيلًا من الناحية الهيكلية دون إجراء تعديلات كبيرة على المنشأة وإطالة فترة التوقف عن العمل.

تتطلب الشاشات الخطية مساحة أفقية أكبر ولكنها تتطلب الحد الأدنى من الإرتفاع. يتيح شكلها المسطح سهولة الاندماج في المصانع المعيارية منخفضة المستوى أو دوائر التكسير الأفقية الموجودة. نظرًا لأنها تنقل المواد أفقيًا أيضًا، يمكنها سد الفجوات بين مراحل المعالجة، مما يؤدي إلى تبسيط التصميم العام للمصنع. غالبًا ما يفضل مصممو المصانع الشاشات الخطية عندما تكون المساحة الرأسية مقيدة أو عند بناء ألواح معالجة متنقلة وشبه متحركة.

ملاءمة التطبيق: مطابقة نوع الشاشة للأهداف التشغيلية

متى يتم تحديد شاشة الموز

تمثل عمليات تعدين الصخور الصلبة ذات الحمولة العالية المجال الأساسي للتكنولوجيا متعددة المنحدرات. تتعامل مصانع معالجة النحاس والذهب وخام الحديد مع متطلبات إنتاجية هائلة، غالبًا ما تتجاوز آلاف الأطنان في الساعة. في هذه البيئات، الهدف الأساسي هو تقليل الحجم بالجملة. يجب أن تتحمل الشاشة الصدمات الشديدة وتعالج الزيادات الهائلة في المواد المستخرجة من المنجم دون أن تتعطل. تضمن أدوات الإثارة للخدمة الشاقة وزوايا السطح الحادة استمرار حركة المادة حتى في ظل ظروف الاندفاع الشديد.

تعتمد مصانع تحضير الفحم أيضًا بشكل كبير على هذه التقنية لفحص تشغيل المناجم. تحتوي تغذية الفحم عادةً على كمية هائلة من الجزيئات الدقيقة المتولدة أثناء الاستخراج. يعمل السطح متعدد المنحدرات على إزالة هذه الغرامات من الفحم الخشن بكفاءة. وهذا يمنع الدقائق من امتصاص الرطوبة الزائدة في دوائر الغسيل النهائية، الأمر الذي قد يؤدي إلى تعقيد عملية التجفيف وخفض القيمة الحرارية النهائية لمنتج الفحم.

حدد هذه التقنية لأي تطبيق يتطلب الإزالة الفورية لكمية كبيرة من الغرامات لحماية الكسارات النهائية. يؤدي إرسال الغرامات إلى الكسارة المخروطية إلى التعبئة، وارتفاع الطاقة، والأضرار الميكانيكية للوشاح وبطانة الوعاء. يضمن التقسيم الطبقي السريع للسطح المنحني دخول الصخور النظيفة والخشنة فقط إلى غرفة التكسير، مما يزيد من كفاءة دائرة التكسير ويحمي أجزاء التآكل باهظة الثمن من الفشل المبكر.

متى يتم تحديد شاشة الاهتزاز الخطية

تعتمد دوائر الغسيل الكلي ونزح المياه من الرمال بشكل حصري تقريبًا على تقنية الرمي في خط مستقيم. يتطلب إنتاج رمل خرساني نظيف عملية غسيل مكثفة لإزالة الطين، يتبعها عملية نزح المياه بشكل صارم للوفاء بمواصفات الرطوبة الصارمة. يوفر تكوين السطح المسطح أو الصاعد وقت الاحتفاظ اللازم لمياه الغسيل للعمل، في حين أن السكتة الدماغية الخطية تدفع الرمال منزوعة الماء إلى مجرى التفريغ. تعمل الطبقة العميقة من المواد كمرشح خاص بها، حيث تحبس الرمال الناعمة بينما تسمح للماء بالهروب.

تتطلب إزالة المواد المتشردة وفحص الكربون المتسرب (CIL) بين المراحل في عملية استرداد الذهب أيضًا هذه الحركة المحددة. تتضمن هذه العمليات فصل جزيئات الكربون الدقيقة عن الملاط الكثيف. تمنع الحركة الخطية ألواح الشاشة من التعمية أثناء نقل الكربون بلطف إلى الأمام دون التسبب في تآكل مفرط أو تدهور حبيبات الكربون. يضمن السطح المسطح انتشار الملاط بالتساوي عبر عرض الشاشة بالكامل، مما يزيد من الاستفادة من المنطقة المفتوحة.

تتطلب المعالجة الكيميائية وركام الخرسانة المعاد تدويره (RCA) والتطبيقات الغذائية رقابة صارمة على الحجم ونقل المواد في وقت واحد. عندما تتطلب العملية عدم التسامح مطلقًا مع الجسيمات كبيرة الحجم في المنتج النهائي، فإن سرعة السفر المنتظمة والمتوقعة للسطح المسطح تضمن تحديد حجم كل جسيم بدقة قبل مغادرة الماكينة. تتيح القدرة على نقل المواد أفقيًا أيضًا لهذه الشاشات أن تتلاءم بشكل أنيق مع مرافق المعالجة الداخلية الضيقة.

مخاطر التنفيذ واستراتيجيات التخفيف

الاهتزازات الهيكلية والأحمال الديناميكية

تتضمن المخاطر الأكثر خطورة في تنفيذ الشاشة عدم كفاية الدعم الهيكلي. تولد الشاشة الاهتزازية أحمالًا ديناميكية هائلة. إذا كان الفولاذ الداعم ضعيفًا جدًا، أو إذا كان تردده الطبيعي يتوافق مع تردد تشغيل الشاشة، فسيحدث الرنين. يؤدي الرنين إلى تضخيم الاهتزاز، مما يؤدي إلى فشل هيكلي كارثي، أو تشقق الصفائح الجانبية، أو التعب الشديد في البنية التحتية للمبنى. يمكن أن يهتز النبات بأكمله بعنف إذا فشل نظام العزل.

يتطلب التخفيف من هذه المخاطر هندسة صارمة مقدمًا. يعد إجراء تحليل العناصر المحدودة (FEA) على كل من هيكل الشاشة والهيكل الداعم أمرًا إلزاميًا. يجب على المهندسين تنفيذ نوابض عزل مناسبة، أو حواجز مطاطية، أو إطارات فرعية ديناميكية مصممة خصيصًا لمسار الاهتزاز المحدد وكتلة الشاشة المختارة. ويضمن العزل المناسب بقاء الطاقة الحركية في سطح الغربلة لمعالجة المواد، بدلاً من تسربها إلى هيكل المصنع والتسبب في أضرار جانبية.

تجنب التعمية والربط

يؤدي تحديد هندسة وسائط الشاشة الخاطئة لنوع الاهتزاز مباشرة إلى انسداد الفتحات. يحدث التعمية عندما تغطي الرطوبة والدقائق الدقيقة الشاشة، بينما يحدث التثبيت عندما تنحصر الصخور ذات الحجم القريب بإحكام في الثقوب. إذا لم تكمل الوسائط حركيات الآلة، تنخفض المنطقة المفتوحة إلى الصفر، ويتوقف الفحص تمامًا. يضطر المشغلون بعد ذلك إلى إغلاق المصنع وضرب ألواح الغربلة يدويًا بالمطارق لإزالة الانسدادات.

يتضمن التخفيف مطابقة شكل الفتحة والمادة مع حركة الرمي المحددة وتدرج سطح السفينة ورطوبة التغذية. بالنسبة للسطح شديد الانحدار متعدد المنحدرات، تمنع الألواح المصنوعة من مادة البولي يوريثين أو المطاط شديدة التحمل ذات الفتحات المدببة الانتفاخ. يسمح الاستدقاق لأي صخرة تدخل الجزء العلوي من الحفرة بالسقوط بحرية عبر القاع. بالنسبة للسطح المسطح الذي يتعامل مع المواد الرطبة، يتم ثني الفتحات المشقوقة أو شبكة سلكية ذاتية التنظيف بضربة خطية، مما يؤدي إلى إخراج الجزيئات الإسفينية بشكل فعال وتساقط الطين اللزج.

إدارة توزيع الأعلاف وسرعتها

يؤدي سوء توزيع التغذية إلى تدمير كفاءة الغربلة بغض النظر عن نوع الماكينة. إذا قام شلال التغذية بإلقاء المواد على أحد جوانب الشاشة، فسيعاني هذا الجانب من التآكل المتسارع والحمل الزائد على السرير، بينما يظل الجانب الآخر فارغًا. علاوة على ذلك، إذا اصطدمت المادة بالسطح بسرعة عالية جدًا، فسوف ترتد عبر الألواح دون أن تصل إلى الفتحات، مما يؤدي إلى ترحيل كميات كبيرة من المواد ذات الحجم الأصغر إلى الصندوق الكبير الحجم.

وللتخفيف من ذلك، يجب على المشغلين تركيب صناديق تغذية مصممة بشكل صحيح ومجهزة بقواطع السرعة. تجبر هذه الصناديق الصخرية المادة على الاصطدام بنفسها، مما يؤدي إلى إيقاف السرعة قبل أن تفيض بلطف على العرض الكامل لسطح الشاشة. يضمن توزيع التغذية بالتساوي استخدام المنطقة المفتوحة بالكامل من الشاشة، مما يزيد من الإنتاجية ويضمن التآكل المتساوي عبر جميع لوحات الشاشة.

اختيار وسائط الشاشة وتكوينات سطح السفينة

ألواح البولي يوريثين والمطاط

تهيمن وسائط الشاشة الاصطناعية على تطبيقات الفحص الحديثة للخدمة الشاقة. توفر ألواح البولي يوريثين مقاومة استثنائية للتآكل في التطبيقات الرطبة وتكون فعالة للغاية على الشاشات الخطية المستخدمة في الغسيل ونزح المياه. يتم تصنيعها بتصنيفات دقيقة لمقياس التحمل لتحقيق التوازن بين المرونة ومقاومة التآكل. من ناحية أخرى، تتفوق الألواح المطاطية في التطبيقات الجافة عالية التأثير. تستخدم نهاية التغذية شديدة الانحدار لشاشة الموز دائمًا ألواحًا مطاطية سميكة وشديدة التحمل لامتصاص الطاقة الحركية للصخور الكبيرة المتساقطة من شلال التغذية.

شبكات سلكية وألواح مثقبة

توفر الشبكة السلكية المنسوجة أعلى مساحة مفتوحة ممكنة، مما يجعلها مثالية لزيادة الإنتاجية إلى الحد الأقصى في تطبيقات التحجيم الدقيق على الشاشات الخطية. ومع ذلك، فإن الشبكات السلكية تتآكل بشكل أسرع بكثير من الوسائط الاصطناعية وتكون عرضة بشدة للتثبيت إذا كانت المادة تحتوي على الكثير من الجزيئات ذات الحجم القريب. توفر الألواح الفولاذية المثقبة أرضية متوسطة. إنها توفر سلامة هيكلية ممتازة ومقاومة للصدمات لتطبيقات سلخ فروة الرأس، على الرغم من أنها توفر مساحة مفتوحة أقل من الشبكات السلكية. يجب على المشغلين الموازنة باستمرار بين الحاجة إلى منطقة مفتوحة وعمر التآكل المطلوب للوسائط.

أنظمة تثبيت سطح السفينة

تؤثر الطريقة المستخدمة لتأمين وسائط الشاشة على الحزم المتقاطعة على سطح السفينة على وقت توقف الصيانة بشكل كبير. تتطلب الشبكة السلكية التقليدية ذات الشد الجانبي من المشغلين ربط البراغي يدويًا على طول الألواح الجانبية، وهو ما يستغرق وقتًا طويلاً وعرضة للشد غير المتساوي. تستخدم الشاشات الموزية والشاشات الخطية الحديثة أنظمة التثبيت المعيارية ذات الدبوس والأكمام. تسمح هذه الأنظمة المعيارية لأطقم الصيانة باستبدال ألواح القدم المحددة مقاس 1 × 1 التي تم اهتراءها فقط، بدلاً من استبدال لوحة كاملة من الشبكة السلكية. يؤدي هذا إلى تقليل وقت التوقف عن العمل بشكل كبير وتقليل تكاليف المواد الاستهلاكية على مدار عمر الماكينة.

خاتمة

يعد الاختيار بين تقنيتي الفحص هاتين حسابًا هندسيًا صارمًا لتحديد الحركية التي تتوافق بشكل أفضل مع توزيع حجم جسيمات التغذية ومحتوى الرطوبة والقيود المكانية لمصنع المعالجة. تهيمن شاشات الموز على الحجم الجاف ذو الحمولة العالية والغرامة العالية حيث يسمح الإرتفاع بذلك. تظل الشاشات الخطية هي الخيار بلا منازع لنزح المياه، والغسيل، والتحجيم الدقيق ذو التحمل المحكم، والتركيبات منخفضة المستوى التي تتطلب نقل المواد أفقيًا.

باعتبارنا شركة رائدة في مجال حلول الفحص المتقدمة ومعدات معالجة المعادن عالية الأداء، Shanghai Kminda Tech. Co., Ltd. تجمع بين عقود من الخبرة الهندسية المتخصصة وأحدث التصنيع لتقديم شاشات اهتزازية خطية وموزية مخصصة تعمل على زيادة إنتاجية المصنع ووقت التشغيل التشغيلي في التطبيقات كثيرة المتطلبات في جميع أنحاء العالم.

1. قم بإجراء تحليل منخل مختبري شامل لمواد التغذية الخاصة بك لتحديد النسبة المئوية الدقيقة للجزيئات الدقيقة والجزيئات ذات الحجم القريب قبل اختيار هندسة السطح.

2. استشر مهندسي تطبيقات OEM لرسم خريطة لمحتوى الرطوبة وتماسك المواد الخاصة بك مقابل مسار الاهتزاز المقترح وقوة الجاذبية.

3. اطلب محاكاة لميزان الكتلة من مزود المعدات الخاص بك للتحقق من أن هندسة الشاشة المختارة يمكنها التعامل مع حمولات الذروة القصوى دون تحميل زائد للسرير.

4. قم بإجراء تدقيق مكاني لمصنعك للتأكد من وجود مساحة رأسية كافية للتصميمات متعددة المنحدرات أو مساحة أفقية كافية للتركيبات ذات الأسطح المسطحة.

التعليمات

س: ما هو الفرق الرئيسي بين شاشة الموز وشاشة الاهتزاز الخطية؟

ج: يكمن الاختلاف الأساسي في هندسة السطح وتدفق المواد. تتميز شاشة الموز بسطح منحني متعدد المنحدرات مصمم للتقسيم الطبقي السريع وإزالة الغرامات كبيرة الحجم. تستخدم الغربال الاهتزازي الخطي سطحًا مسطحًا ورميًا بخط مستقيم، مصممًا للتحجيم الدقيق، والغسيل، ونقل المواد أفقيًا.

س: كيف يمكن مقارنة الشاشات الموزية والخطية بالشاشات الاهتزازية الدائرية أو الدوارة؟

ج: تتعامل الغرابيل الدائرية مع التحجيم الكلي العام ذو الحجم الكبير، بينما تعالج الغرابيل الدوارة المواد الخفيفة والدقيقة جدًا. توفر الشاشات الخطية تفاوتات أكثر إحكامًا وقدرات نزح المياه غائبة في الشاشات الدائرية. توفر شاشات الموز إنتاجية أعلى بكثير للمواد السائبة عالية الجودة مقارنة بأي نموذج دائري قياسي له نفس البصمة.

س: هل يمكن لشاشة الاهتزاز الخطية التعامل مع المواد السائبة ذات السعة العالية؟

ج: نعم، ولكنه يتطلب مساحة أفقية أكبر بكثير مقارنة بشاشة الموز. إن معالجة نفس المواد السائبة ذات الحمولة العالية على سطح مستوٍ يؤدي إلى خطر التحميل الزائد على طبقة المادة، مما يحبس الغرامات ويدمر كفاءة الغربلة ما لم تكن الماكينة واسعة وطويلة بشكل استثنائي.

س: ما هي الشاشة الأفضل لتطبيقات نزح المياه والغسيل؟

ج: إن شاشات الاهتزاز الخطية هي معيار الصناعة لنزح المياه والغسيل. تعمل حركتها الخطية الرأسية والأمامية على دفع الجزيئات الصلبة إلى الأمام بشكل فعال، حتى أعلى منحدر طفيف، مع السماح للمياه بالتصريف بكفاءة إلى الأسفل من خلال طبقة المادة العميقة ووسائط الشاشة.

س: لماذا تحتوي شاشات الموز على منحدرات متعددة؟

ج: تقوم المنحدرات المتعددة بإدارة سرعة المواد. يؤدي التدرج الأولي الحاد إلى ترقق طبقة المادة بسرعة، مما يسمح للغرامات بالسقوط على الفور. تعمل المنحدرات اللاحقة المسطحة على إبطاء المادة المتبقية ذات الحجم القريب، مما يوفر وقت الاحتفاظ اللازم للفصل النهائي الدقيق.

س: كيف أختار وسائط الشاشة المناسبة لهذه الشاشات الاهتزازية؟

ج: يجب أن يأخذ اختيار الوسائط في الاعتبار قوة الجاذبية للشاشة، ومسار الاهتزاز، وكشط المادة، ومحتوى الرطوبة. يعد البولي يوريثين شائعًا للغاية بالنسبة للشاشات الخطية الرطبة نظرًا لمقاومته للتآكل، في حين أن المطاط شديد التحمل أو الصفائح الفولاذية السميكة غالبًا ما تكون مطلوبة للبقاء على قيد الحياة في المناطق عالية التأثير لشاشة الموز.
